周边传动刮泥机

型号：D-2-15M

　　处理量：10-800t/h

　　系统说明：该设备主要用于给水、排水工程中的圆形沉淀池。池子上部的主梁一端设有传动装置，另一端与池中心的中心支座相联，并以其为轴作圆周运行。传动装置是行星摆线针轮减速机通过链传动驱动行走轮转动，从而带动桥架作回转运动。

　　该设备具有以下特点：

　　1、处理量大，可节省占地面积。

　　2、该设备仅需一个电机，能耗少，节约电耗。

　　3、可刮污泥的污泥浓度高，排泥效果好。

　　4、刮板构造简单，运行安全可靠，维修方便。

　　5、适应性好，易实现全自动控制。

　　别名：高效周边传动刮泥机

　　全自动周边传动刮泥机

　　集电环式刮泥机

　　二沉池周边传动刮泥机

　　周边传动刮泥机

　　一、周边传动刮泥机简要说明

　　a、 主要结构组成

　　周边传动刮泥机用于辐流沉淀池的排泥。包括驱动装置、半桥式工作桥、中心旋转支座、刮臂、桁架、刮泥板、稳流筒(买方供货)、堰板等(买方供货)。

　　除上述组成外，还需提供认为必须配置的、可能会影响沉淀池正常工作的附属设备(部件)等。

　　b、工作桥

　　(1)刮泥机工作桥的长度应满足池径的要求，采用半桥结构，工作桥采用碳钢(防腐处理)焊接成桁架梁结构，工作桥承受负荷能承受全部水下构件的集中载荷、每米长度2人的均载以及最大刮泥阻力时产生的倾覆力矩，桥上设有栏杆和上桥的扶梯。

　　(2)工作桥在设计上应具有足够的强度和刚度，最大挠度限制在跨度的1/350范围内。

　　(3)工作桥的两端分别支撑在周边平台上的行走驱动端梁和池中心的中心支座上，中心支座支撑在池中心砼支墩上。

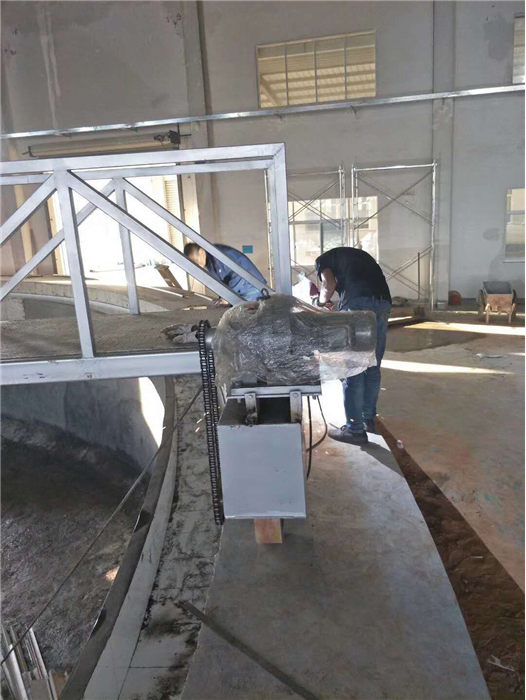

　　c、 驱动装置

　　(1)周边传动刮泥机为单周边驱动，主要包括驱动减速机、电机、过扭矩限制装置、行走轮和驱动端梁等部分。驱动装置应具有足够的强度和扭矩，以满足刮吸泥所需的牵引力。驱动装置须适应每天24小时的运转状态。

　　(2)驱动减速机、电机

　　驱动装置的减速机和电机设计使用寿命≥20000小时。减速箱为斜齿轮轴装式，与刮泥机的行走轮相连，要求结构紧凑，传递效率高，噪音低。

　　电机防护等级为IP55，绝缘等级为F级，适合50HZ、380V的供电，电机带防雨罩，带配电柜(室外型)，电柜防护等级IP55。

　　(3)刮泥机设有可以预调的扭矩限制装置，以防止超负荷情况下损坏设备，在电机超负荷时，限制开关可以停止电机工作。

　　(4) 驱动装置的行走轮位于驱动端梁的底部，前后各一只，直接在沉淀池的混凝土池壁上行走。行走轮的轮毂采用ZG35铸钢轮毂，外轮采用整体包覆的宽幅橡胶，橡胶应有强度高，耐磨性能好，确保在工作过程中不脱胶、不打滑，满足长寿命的使用要求。

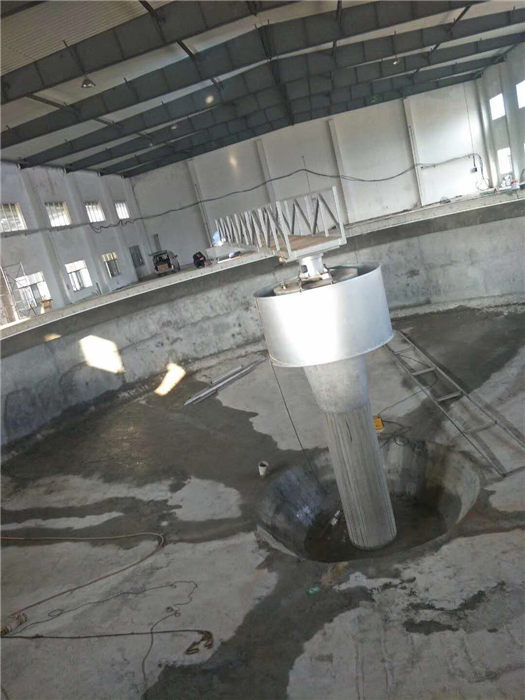

　　d、中心支座

　　(1)工作桥与中心支座间采用双铰支式联接，结构合理，有效的减少了回转支承的倾覆力矩和转动阻力，能够承受工作桥及水下部件所加载荷且能360度转动灵活。

　　(2)支座的大型回转支承应由专门的轴承厂加工生产，须能承受巨大的倾覆力矩，承载能力、抗倾覆能力强，使用寿命长。

　　e、 刮泥系统

　　周边传动刮泥机的刮泥系统包括刮臂、刮板和桁架等组成。

　　刮泥系统采用对数螺旋线刮板形式。对数螺旋线刮板的长度与工作桥的长度相配，分布在中心支座的一侧。

　　工作桥下悬挂有一系列的钢制防腐制作的刮臂，刮臂上装有对数螺旋线刮板，池底刮板是由一块块至少10mm厚的可调节的橡胶板及压板所组成，通过不锈钢紧固件固定于刮臂的底缘，将池底的污泥刮向中心泥斗。

　　f、电气控制系统

　　工作桥中心平台上安装一个现场控制箱。现场控制箱具有现场手动操作及远程控制的功能(将刮泥机的运行、故障、远方信号传到PLC系统，并能接受PLC系统的启动、停止控制)，并设有转换开关供选择以及显示报警。现场控制柜的面板设置了手动/远控选择开关，实现周边传动刮泥机的就地和远方工作控制。控制面板还设有开、停、急停按钮和运行、故障、电源指示灯。控制箱内应根据功能要求留有足够的端子，并预留25%的空端子(端子选用魏德米勒或者菲尼克斯产品)，元器件选用施耐德产品。

　　g、周边传动刮泥机附件

　　周边传动刮泥机的附件主要为出水堰板，由螺栓固定在钢混结构的集水槽上。

　　出水堰板

　　出水堰板由δ=2~3mm厚的不锈钢板制成，高度为300mm。
