刮泥机
刮泥机-中心传动刮泥机-周边传动刮泥机-高密池刮泥机
全国热线

0510-87831816

详细信息

1、用途及简介

ZX-GN系列型刮泥机,是全国通用型澄清池的主要配套设备,本设备常用于初次沉淀池、二次沉淀池、调节池、污泥池、高密池等需要澄清的水处理设备,适用于生活饮用水,工业给水的原水处理及工业废水处理,水质软化处理等给排水处理过程中的澄清阶段。本设备具有安装、维护、管理方便;运行平稳,安全可靠;可调整回流量等特点。

2、结构及工作原理

刮泥机主要作桥、驱动装置、刮泥板桁架中心轴、中心桶、中心固定架、控制柜等部件组成。当澄清池池径小于10m时,刮泥机轴为空心轴,刮泥机小轴从底部定心中穿过为套轴式中心传动; 当池径大于10m时两轴分开,刮泥采用齿轮销齿盘传动。废水由中心桶进入清水上升由集水管引进,泥渣在澄清区下部回流到一反应室, 由刮泥机刮集通过池底泥阀控制排出,达到原水澄清分离的效果。

该设备具有以下特点:

1、处理量大,可节省占地面积。

2、该设备仅需一个电机,能耗少,节约电耗。

3、可刮污泥的污泥浓度高,排泥效果好。

4、刮板构造简单,运行安全可靠,维修方便。

5、适应性好,易实现全自动控制。

3、型号说明

1、ZX-GN-系列型号命名

ZX-代表中心传动

GN-代表重载式刮泥机

QN-代表轻载式刮泥机

系列—池尺寸

4、工作原理

4.1主要工作原理

   圆形幅流式沉淀池作为一种重要的水处理设施,为大中型污水处理厂普遍采用,ZX-GN-系列重载式中心传动刮泥机可以清除圆形沉淀池中沉降的污泥,污水通过池中心的导流桶进入池中,污水连续不断的流入沉淀池的四周,在这个过程中,沉降物从水中分离出来。

ZX-GN-系列重载式中心传动刮泥机:它依靠image.png”型的刮板汇集,将污泥集中汇集到沉淀池中心的集泥槽中,通过排泥管排出沉淀池。

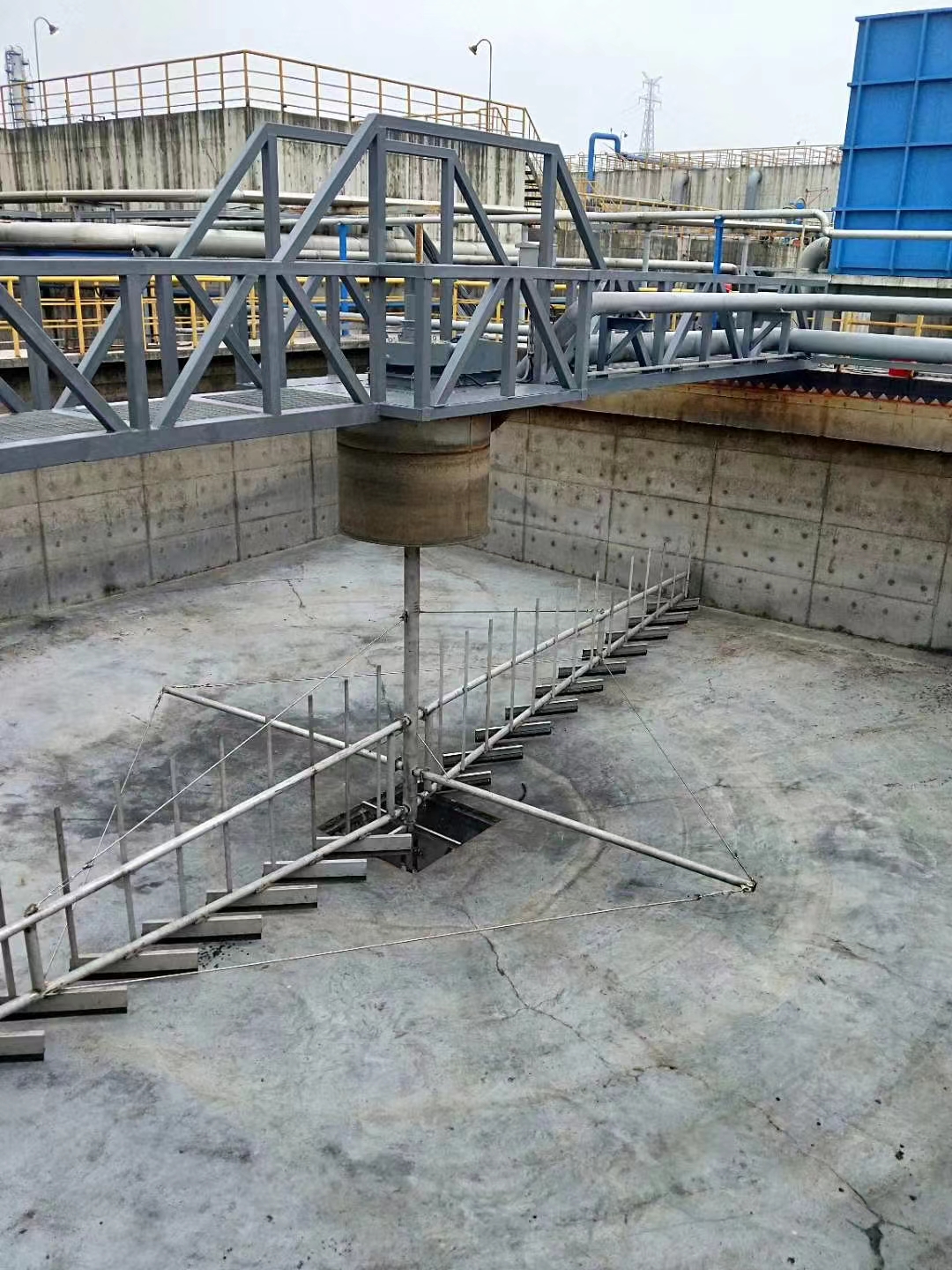

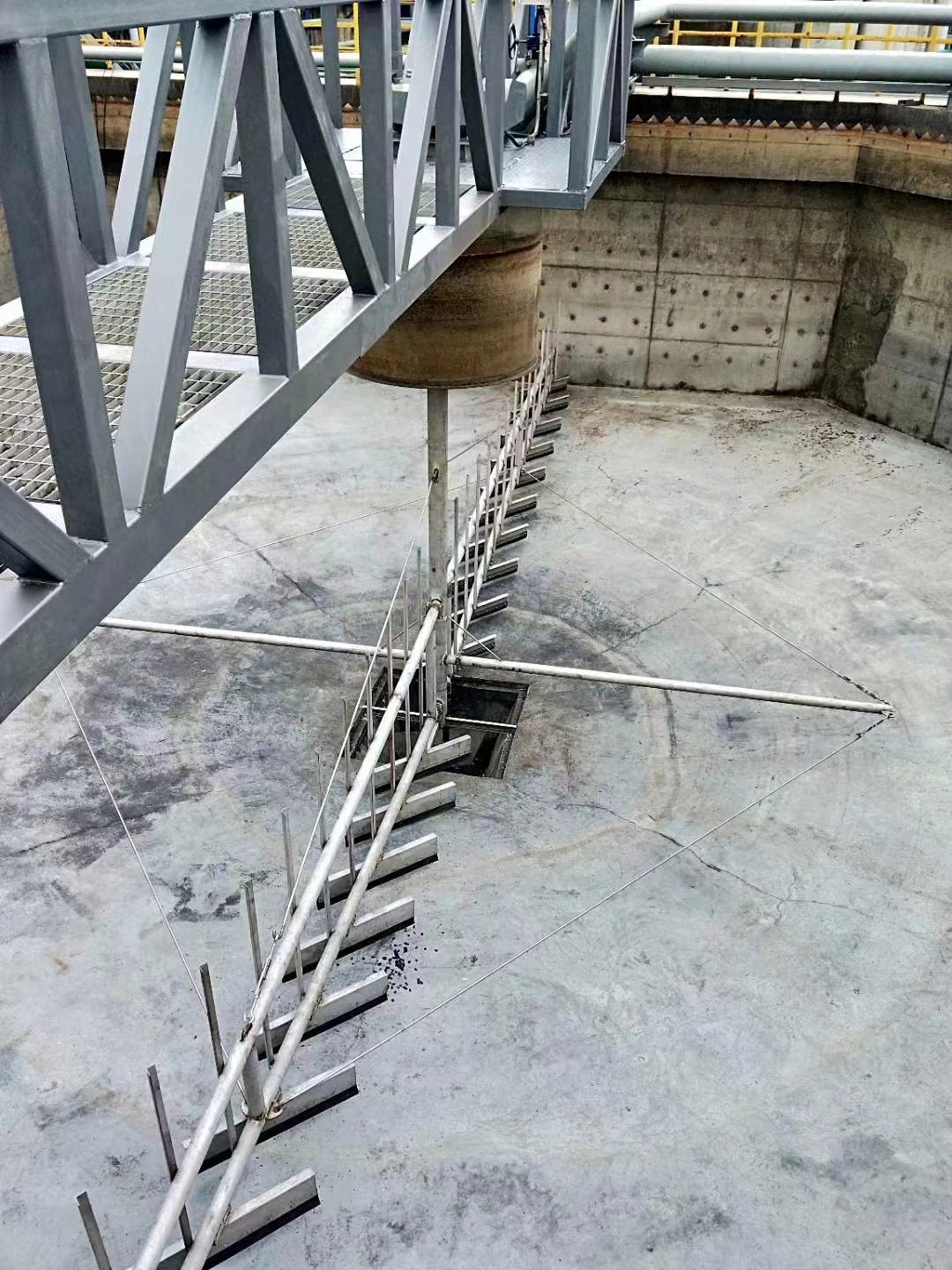

   ZX-GN-系列重载式中心传动刮泥机由工作桥上的齿轮箱,驱动刮泥机中心轴及桁架围绕沉淀池中心转动,从而带动刮泥板工作。

  4.1设备主要结构(按需)

   ZX-GN-系列重载式中心传动刮泥机主要包括一下主要部件:工作桥、驱动装置、刮泥板桁架中心轴、中心桶、中心固定架、控制柜。

   4.1.1工作桥(按需)

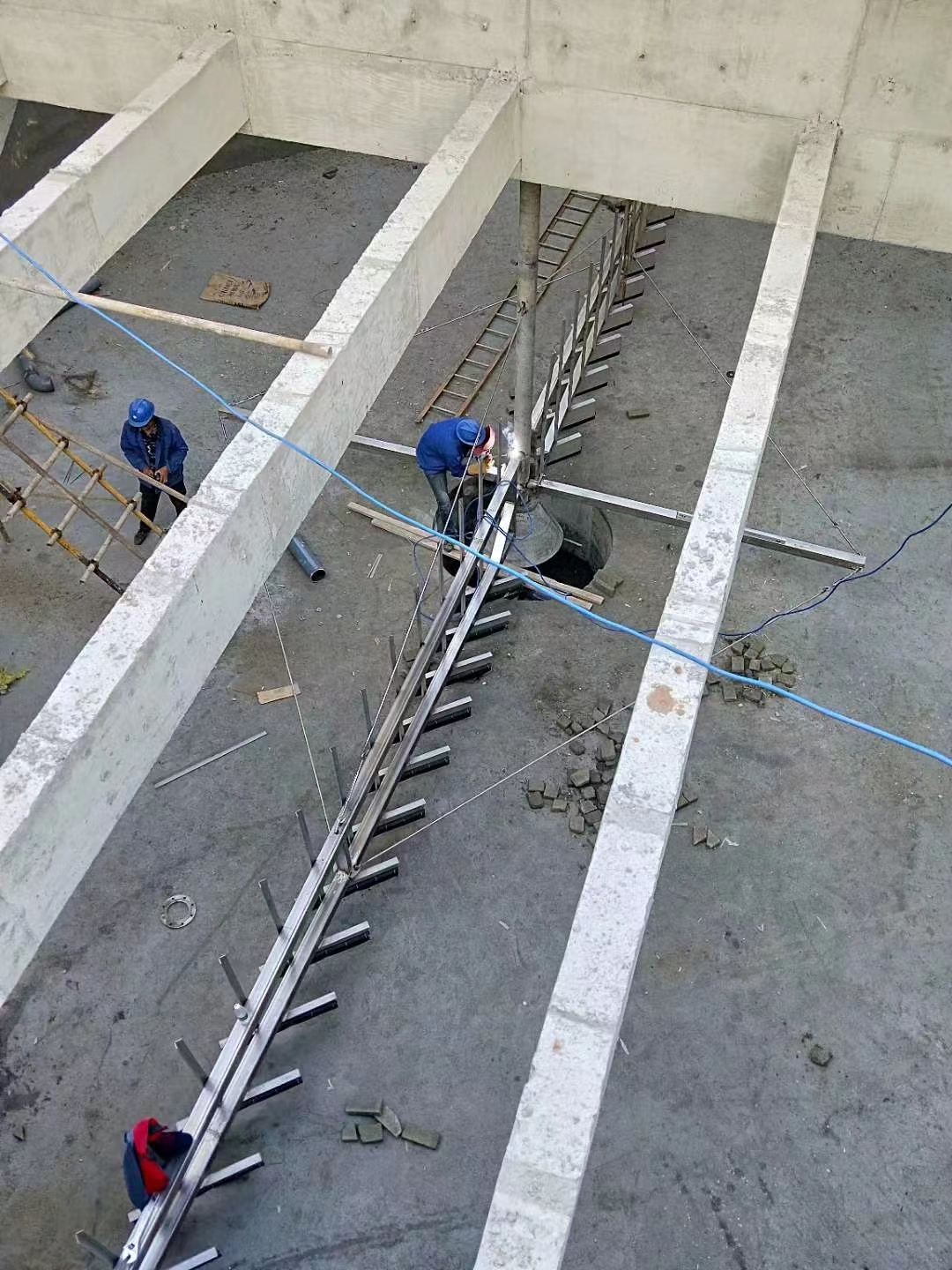

   整个工作桥以碳钢型材和碳钢板材焊接成桁架结构,工作桥全长依照现场尺寸,安装现场,由沉淀池预先做好的预埋板和桁架焊接牢固无松动即可,工作桥横跨沉淀池直径。

   4.1.2驱动装置

   驱动装置是带动中心轴、刮泥板桁架运转的部件,使用前必须添加齿轮油(CKC-220齿轮油)至齿轮箱内直至油标线,采用减速机驱动齿轮箱从而带动中心轴、刮泥板桁架运转。其结构紧凑,运行稳定,可连续24小时不间断使用。本齿轮箱采用电子式扭矩过载保护替换掉剪切销式(机械前切销式误差大),可手动提升250mm,避免沉淀池底部板结从而驱动不了刮泥机。

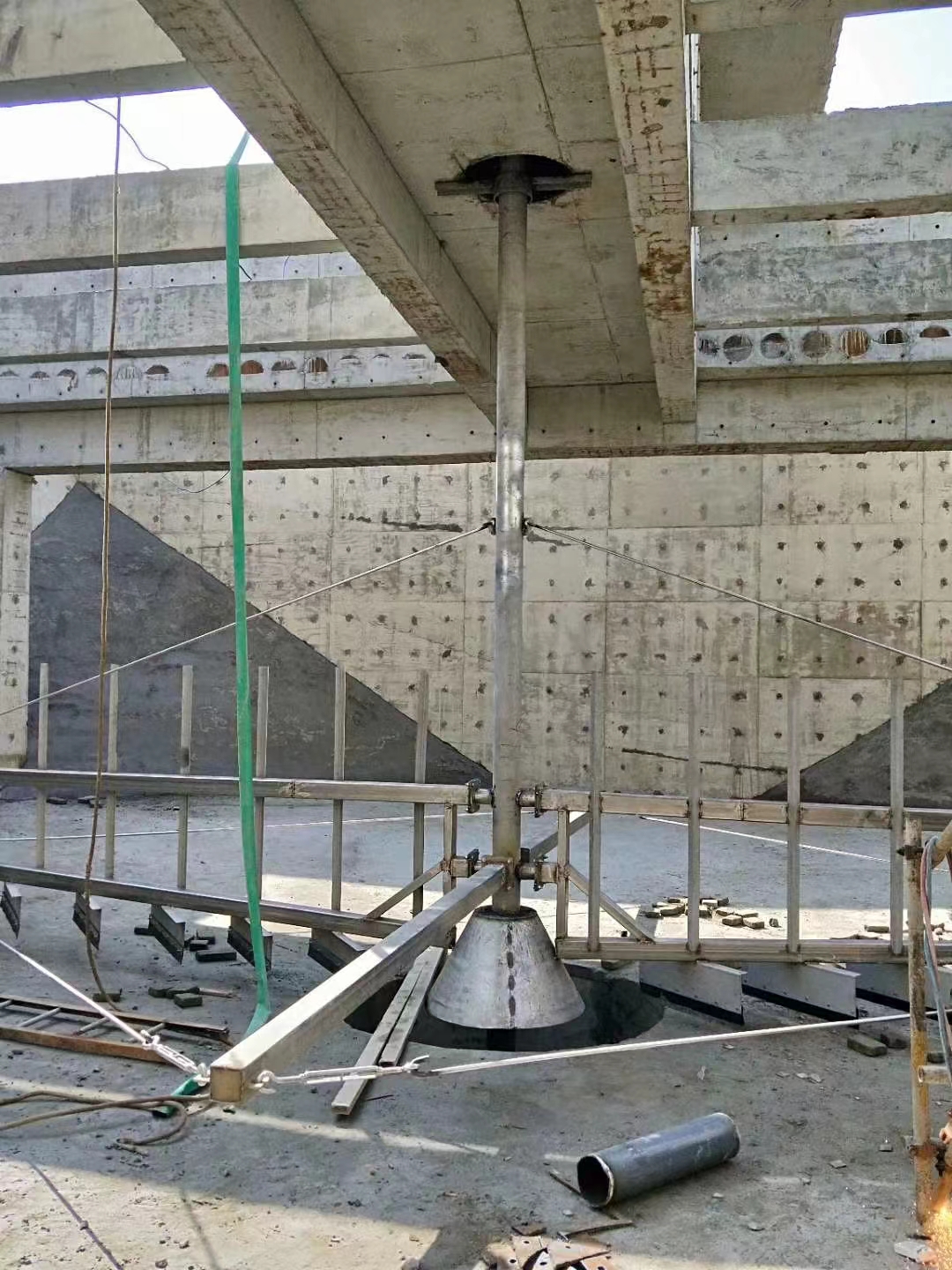

  4.1.2刮泥板桁架中心轴

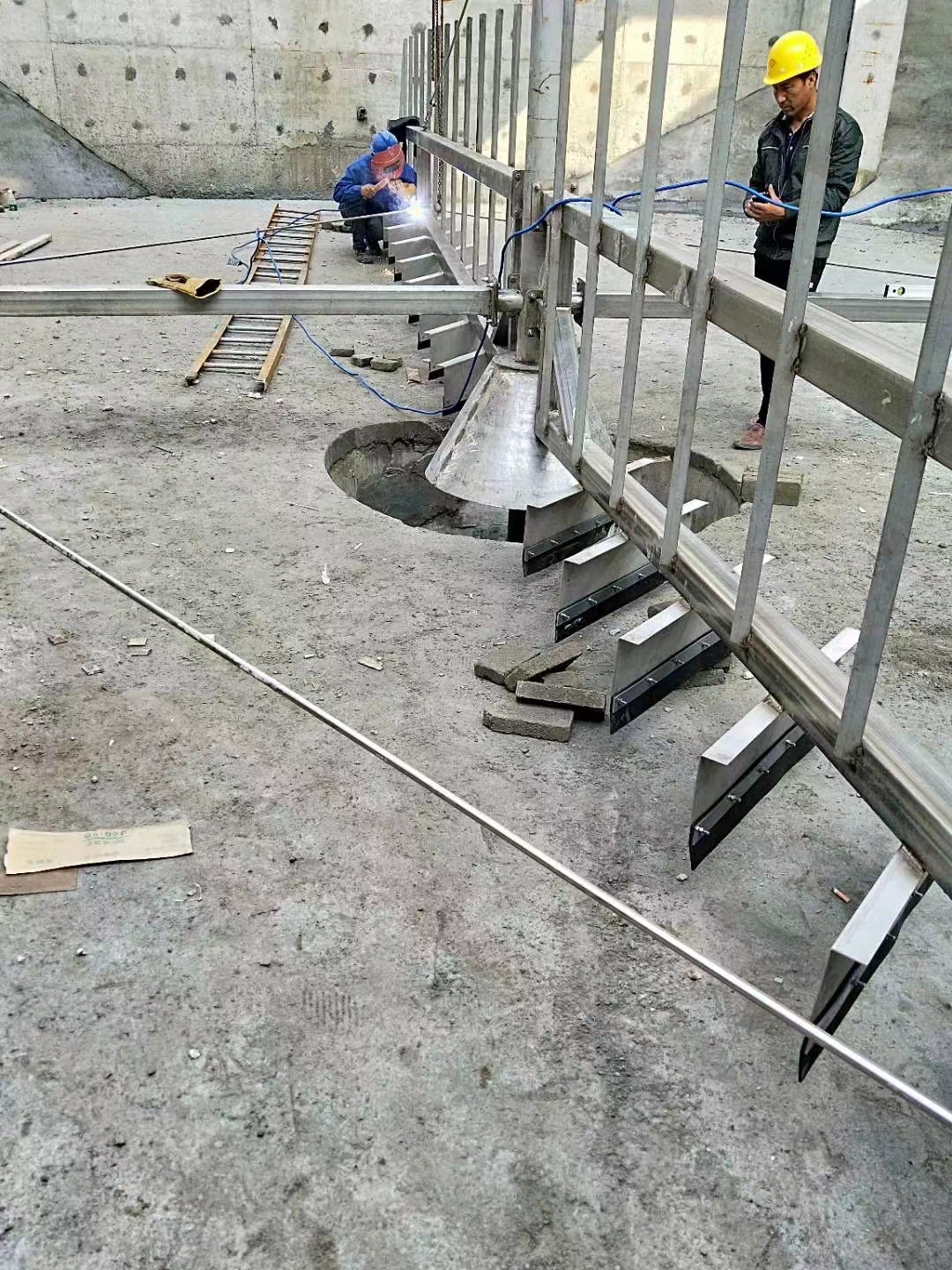

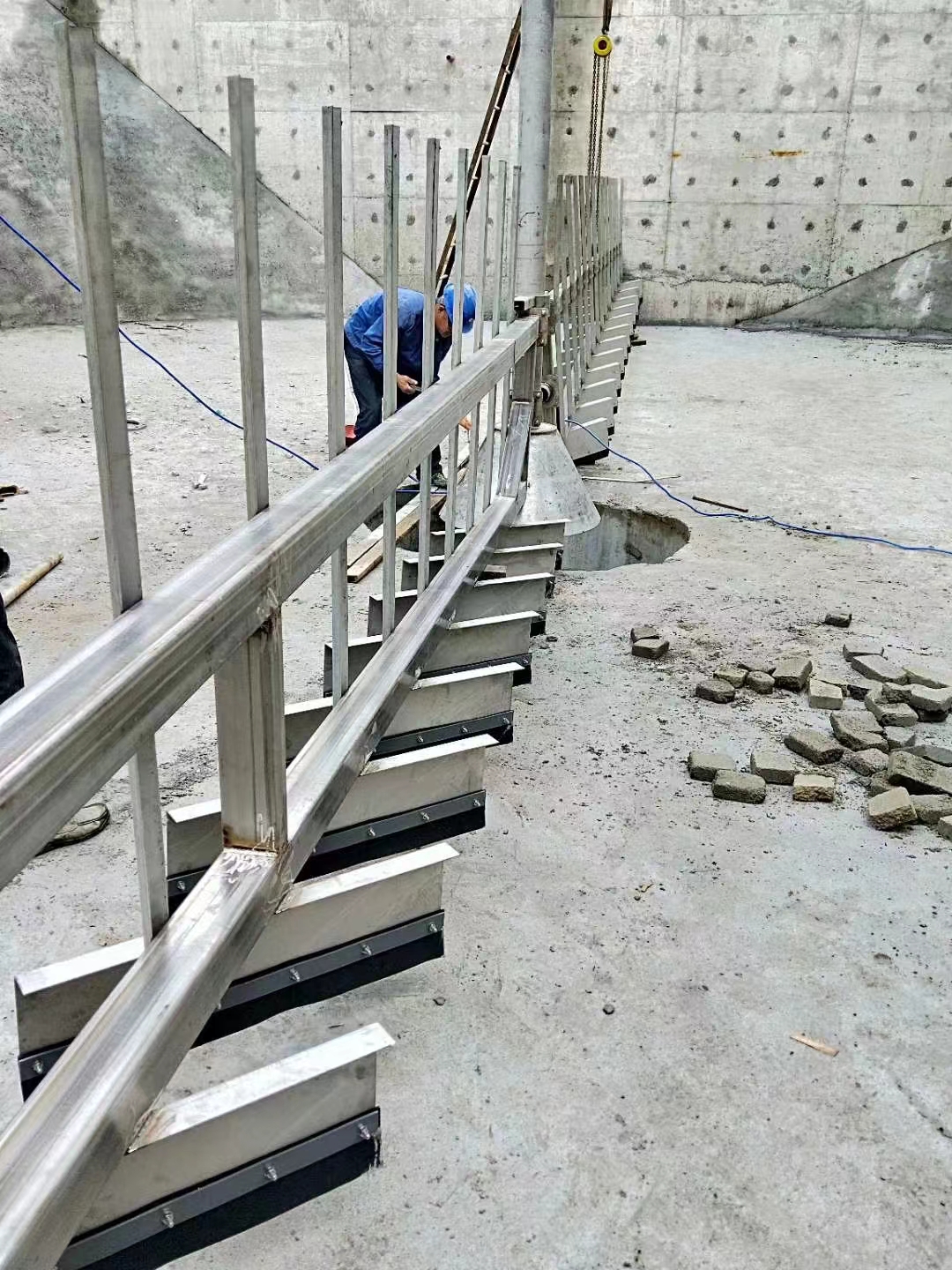

  刮泥板桁架中心轴为刮泥板的载体,为满足工艺要求及保证平衡, ZX-GN-系列重载式中心传动刮泥机设有两组桁架、两组平衡吊杆,对称布置在中心传动轴上,设有花兰式可调节螺纹丝杆,可调节四周平衡和中心转动平衡。刮板成“image.png
分为3-6块,依一定间隔分别布置在桁架下缘。考虑到运输,桁架于中心轴需要现场连接。
